Монитор СМАД «Кардиотехника-04-АД-1»
- мониторирование АД двумя методами, суточная запись одного отведения ЭКГ и запись двигательной активности пациента
- Проведение до 600 измерений АД в течение 24 - 48 часов с использованием метода Короткова и осциллометрического метода с синхронизацией по ЭКГ (может быть отключена), с полной записью сигналов во время измерения.
- При использовании ЭКГ обеспечивается ее суточная запись с оценкой ЧСС и вариабельности RR-интервалов.
- Дополнительно записывается положение тела и двигательная активность пациента.
Основные достоинства монитора «Кардиотехника-04-АД-1»

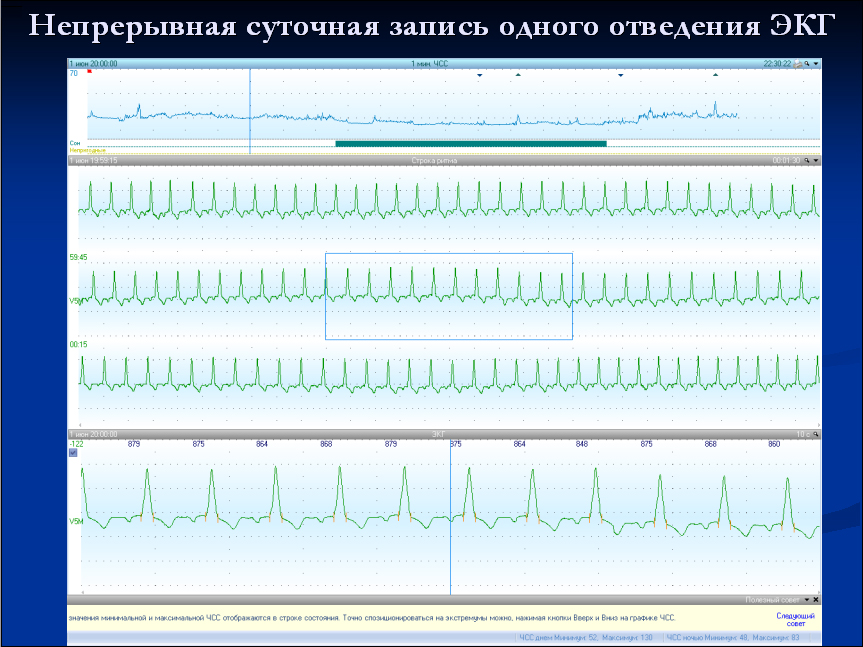

- Непрерывная запись одного отведения ЭКГ – повышенная помехоустойчивость измерения с синхронизацией по ЭКГ, внеочередной запуск измерения АД по ЭКГ (при тахи-, брадикардии, ишемии...), дополнительная информация (динамика ЧСС, выявление аритмий, оценка вариабельности RR-интервалов).

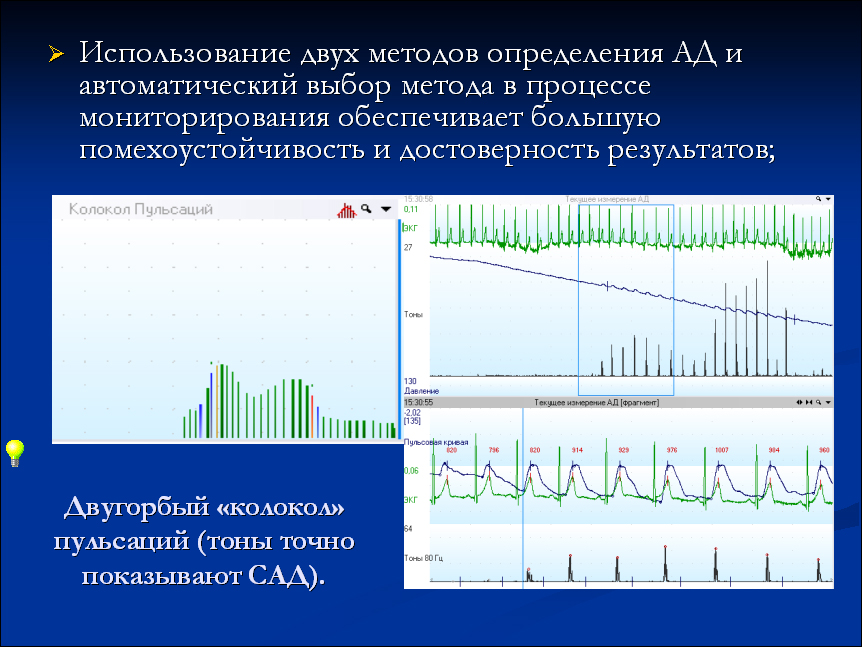

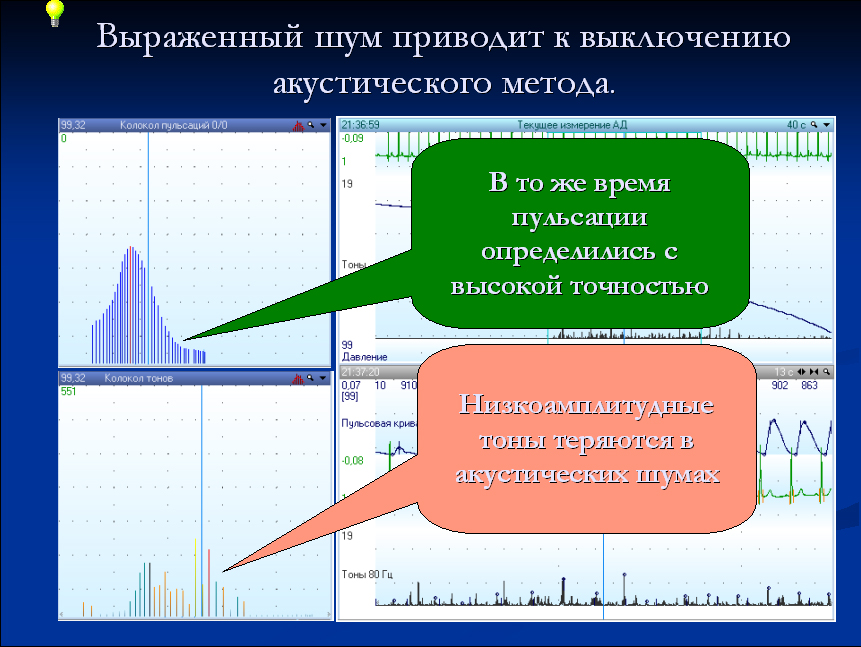

- Мониторирование с использованием двух методов и их автоматический выбор в процессе мониторирования обеспечивает большую помехоустойчивость и достоверность результатов: наш прибор СМАД осуществляет измерение АД только по осциллометрическому методу при шуме в канале микрофона или только по методу Короткова при колебаниях давления в манжете, например, вследствие физической активности пациента.

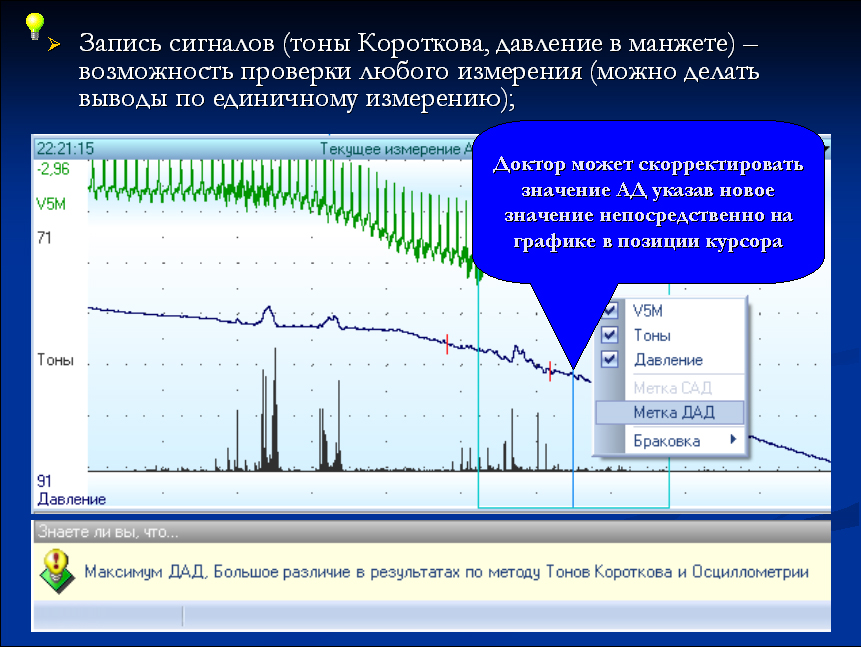

Коротков: Осциллометрия: Метод утвержден на самом высоком уровне (ВОЗ, 1935 г.) Метод не утвержден Устойчиво работает при движениях больного (менее 5 % бракованных измерений) Очень неустойчиво работает при движениях (до 50-80 % бракованных измерений) Индивидуальные особенности сигнала хорошо известны Индивидуальные особенности сигнала практически неизвестны Неприменим у больных с "глухими" тонами (до 5 - 12 % пациентов) Позволяет измерять АД почти у всех больных (исключения < 1 %) Требует правильного расположения микрофона Не требует наложения микрофона и может измерять через тонкую ткань - Запись сигналов (тоны Короткова, давление в манжете) – возможность проверки любого измерения (можно делать выводы по единичному измерению).

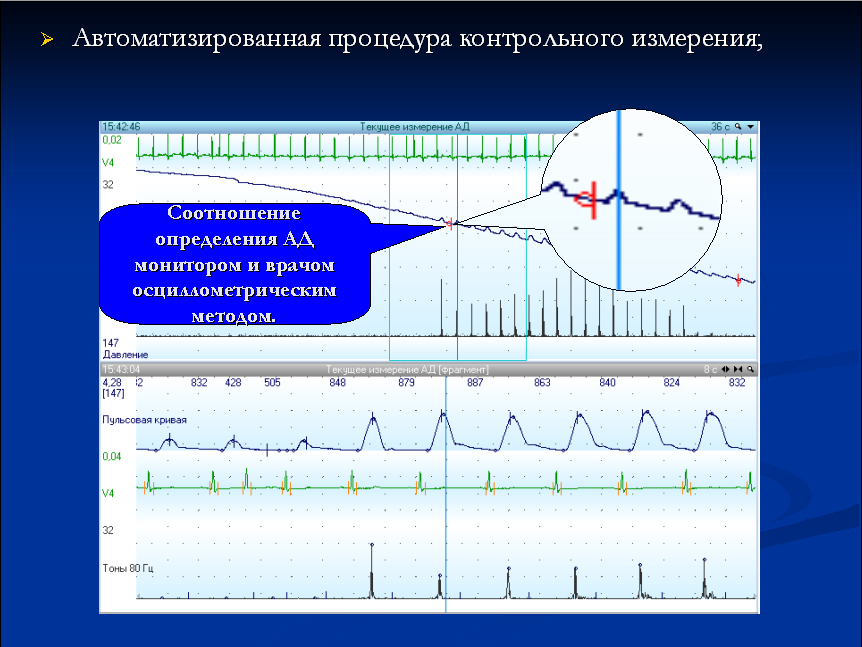

- Автоматизированная процедура контрольного измерения.
- Используя индивидуальную настройку аппарата СМАД на пациента, можно добиться более стабильных и точных результатов обследования.
Основные возможности программы обработки и автоматической интерпретации данных KT-Analyser АД:
- Вариабельность АД
- Оценка циркадного индекса
- Получение результатов всех измерений в табличном варианте
- Получение сводных таблиц, содержащих средние значения АД за сутки, днем и ночью.
- Максимальные и минимальные значения артериального давления за сутки, днем и ночью.
- Таблица гипотензивных и гипертензивных индексов нагрузки давлением
- Таблица анализа суточного ритма измерения артериального давления
- Анализ ночного снижения АД, анализ скорости утреннего подъема АД.
- Автоматичесие комментарии динамики артериального давления применительно к нормативам
- Взаимосвязь ЧСС и АД
- Обработка ЭКГ, в том числе расчет вариабельности RR-интервалов.
- Оценка динамики ЧСС с автоматическими комментариями применительно к нормативам
- Генерация «клинического» заключения с возможностью корректировки и редактирования врачом
Примеры заключений, полученные с помощью данного монитора.
Технические данные регистратора
| Наименование параметра | Значение |
| Длительность записи, не менее | 48 ч |
| Канал периодического измерения и записи артериального давлениея (АД) с параметрами, отвечающими требованиям ГОСТ 28703-90 | |
| Измерение АД по тонам Короткова | + |
| Осциллометрический метод измерения АД | + |
| Возможность измерения АД с синхронизацией по ЭКГ | + |
| Возможность установки индивидуальных режимов измерения АД в заданные интервалы времени («ночной» режим и т.д.) | + |
| Возможность автоматического внеочередного измерения АД по параметрам ЭКГ (при тахикардии и/или брадикардии) | + |
| Плавное бесступенчатое регулирование давления в манжете с целью уменьшения среднего времени измерения и увеличения комфорта пациента | + |
| Возможность одновременного использования двух методов измерения АД с целью верификации измерений | + |
Возможность автоматического выбора метода измерения в процессе мониторинга артериального давления:
|
+ |
| Возможность внеочередного запуска измерения АД пациентом (по кнопке) | + |
| Время накачки манжеты (для манжеты объемом 300см3) | не более 15 с |
Индикация результатов на встроенном дисплее:
|
+ |
| Возможность отключения индикации результатов измерения | + |
| Индивидуальная настройка регистратора на пациента | + |
| Программирование аускультативного метода по IV или V фазе тонов Короткова | + |
| Возможность измерения АД без измерения ЭКГ | + |
| Число измерений АД | не менее 600 |
| Диапазон измерения давления | 0...300 мм рт. ст. |
| Уровень шумов в канале измерения давления | не более 0,2 мм рт. ст. |
| Для обеспечения безопасности пациента в соответствии с ГОСТ 28703-90 конструкция регистратора предусматривает контроль максимального давления в манжете на двух уровнях: - «взрослый» режим - «детский» режим |
не более 280 мм рт. ст. не более 180 мм рт. ст. |
| Погрешность измерения давления | 1 мм рт. ст. |
| Количество отведений ЭКГ | 1 |
| Канал непрерывной записи ЭКГ с параметрами, соответствующими ЭКГ стационарного кардиографа по ГОСТ 19687-89 | |
| Диапазон регистрируемых входных напряжений | 0,03...300 мВ |
| Частота квантования | 256 Гц |
| Полоса пропускания | 0...65 Гц |
| Уровень внутренних шумов, приведенных ко входу | не более 20 мкВ |
| Коэффициент ослабления синфазных сигналов | не менее 100дБ |
| Запись ЭКГ без потери информации | + |
| Канал непрерывной регистрации двигательной активности и положения тела пациента | + |
| Тип памяти регистратора | твердотельная энергонезависимая |
| Объем памяти | не менее 256 Мб |
| Формат записи | цифровой |
| Диапазон измерения ЧСС | 30-240 уд/мин |
| Подключение к компьютеру – через блок USB-адаптера с гальванической развязкой, обеспечивающей электробезопасность по классу I тип BF в соответствии с ГОСТ Р 50267.0 | + |
| Дисплей | + |
| Кнопка «метки событий» | + |
| Возможность обновления встроенного программного обеспечения регистратора (на предприятии - изготовителе) | + |
| Количество аккумуляторов: (электропитание - от аккумуляторов или одноразовых батарей типа АА емкостью не менее 2500 mAh) |
4 шт. |
- Устройства аварийной системы функционально независимы от системы временной синхронизации в режиме измерений.
- Техническая и коммерческая информация является ориентировочной, может быть изменена без уведомления и подлежит уточнению перед заказом.
